金属管转子（浮子）流量计简介
上海自动化仪表九厂LZ系列全金属结构金属管转子（浮子）流量计，是采用可变流通面积式测量原理对介质进行计量的，主要适用于测量液体、气体。根据其使用功能可分为现场指示型、电远传型、耐腐型、高压型、保温夹套型、防爆型，并能输出0～10 mA和4～20mA的标准电流信号与计算机联网，实现流量数据的远距离显示、记录、调节、积算和控制，被广泛的用于石油、化工、发电、制药、食品、水处理等流体的过程控制和计量。
主要技术参数
◆精度等级：1.5级，2.0级，2.5级
◆公称压力：PN1.6，PN2.5，PN4.0，PN6.3MPa（≥PN10MPa为特殊订货）
◆压力损失：6.5KPa~38.20KPa
◆流体温度：-80℃~400℃（内衬氟塑料为-80℃~90℃）
◆流体粘度：DN15≤5MPa.S DN20~DN150≤300MPa.S
◆连接方式：法兰连接，标准JB81-59，JB82-59(其它非标或国外标准为特殊订货)
◆材质：SUS304，SUS316L或哈氏合金或内衬氟塑料（特殊材料需指出）
◆输出信号：二线制4～20mA或三线制0～10 mA标准电流信号
◆面板显示：10为LCD显示瞬时、累积流量
◆调整方式：HALL开关、磁棒操作无需开盖即可调校
◆电源：24VDC,25Ma
◆电信号温度影响：0.5%/10℃
◆负载电阻：4～20mA/500Ω 0～10 Ma/1.2KΩ
◆防爆等级：本安型ibIIBT5；LB830S或配相同等级的安全栅
◆隔爆型：dIIBT5
◆防护等级：防尘防滴IP65
工作原理
金属管转子（浮子）流量计是浮子在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定。环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。

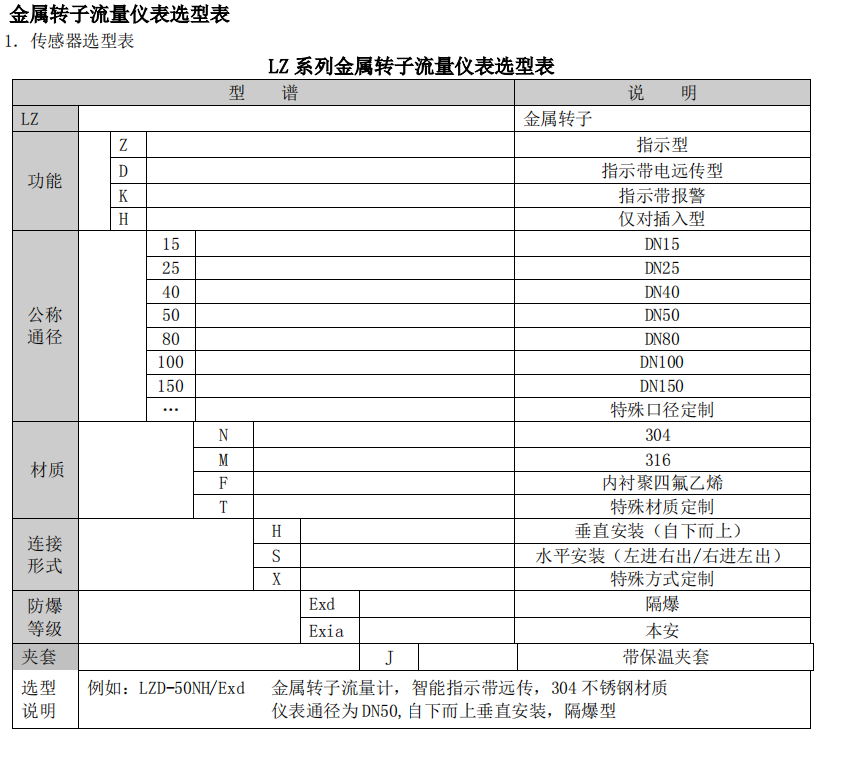

使用选型
